钢花管注浆工艺详细解答

2021-03-08 10:53:21

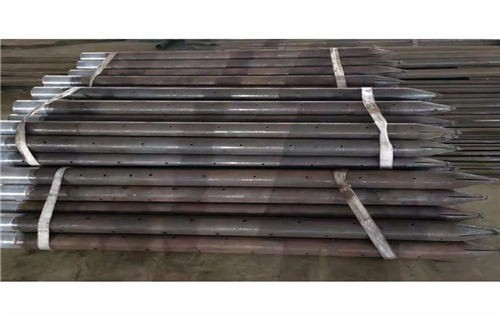

钢花管灌浆法是指通过埋设或预埋在结构中的密封管进行灌浆的方法，主要用于结构外部的灌浆。钢花管注浆法形式多样，应用广泛。

钢花管注浆工艺的总体结构如下:

(1)埋地密封管。

①钻埋管道。

A.首先在设计好的孔上钻孔，孔径为密封管外径的1.5~1.8倍。钻穿结构前先收回钻头，安装密封套管，在结构与套管之间的缝隙中灌入“超高速硬水泥”压实缝隙。

B.安装密封套管后，使用小直径钻头继续钻穿套管，直到结构钻透。然后退出钻头安装闷盖，灌浆时再打开闷盖使用。

②预埋密封管。

如果在结构施工前已经设计了钢花管灌浆，密封管可以作为预埋件，直接浇注到钢筋混凝土中。埋设时应注意以下事项:

A.注意固定密封管，应与结构钢筋连接固定。

B.密封管套的末端应提供聚丙烯薄膜。

(2)灌浆。

根据不同的施工要求，可以选择直接将灌浆设备与密封管连接，使用密封管作为短距离灌浆的灌浆管；或者将灌浆芯管或钢花管通过密封管放入结构外的土壤中进行灌浆。

第二种灌浆方法的一般施工过程如下:

(1)拆除密封管上的压盖，将球阀和防喷器安装在密封管上。

(2)将灌浆芯管或钢花管安装到防喷器内，拧紧防喷器上的压盖，然后打开球阀，通过球阀和密封管将灌浆芯管或钢花管放入土壤中，一般由振动驱动。

(3)将灌浆设备与灌浆芯管或钢花管连接进行灌浆，可采用定点灌浆或通过移动灌浆芯管或钢花管进行一定范围的灌浆。
